[KOSHA GUIDE M-186] 와이어로프 클립 체결법 / 크레인 달기기구 및 줄걸이 작업용 와이어로프의 작업에 관한 기술지침 (2015)

KOSHA    GUIDE
M   -   186   -   2015

와이어 로프 크립 체결수량은 아래와 같습니다.



8.3.4    클립(Clip)    체결법

(1)    클립의    새들(Saddle)은    <그림    14>과    같이    와이어로프의    힘이    걸리는    쪽에    있어
야한다.

(2) 클립 수량과 간격은 로프 직경의 6배 이상, 수량은 최소 4개 이상일 것

(3)    하중을    걸기    전    후에    단단하게    조여줄    것

(4)    가능한    한    심블을    부착할    것

(5)    남은부분을    시이징    할    것

(6)    심블을    사용할    경우에는    심블이    이탈되지    않도록    용접되어야    한다.

(7)    클립의    체결수량은    다음    <표    2>에    따른다.



와이어로프의지름(mm)	클립수(개)
16이하	4
16초과   -   28이하	5
28초과	6

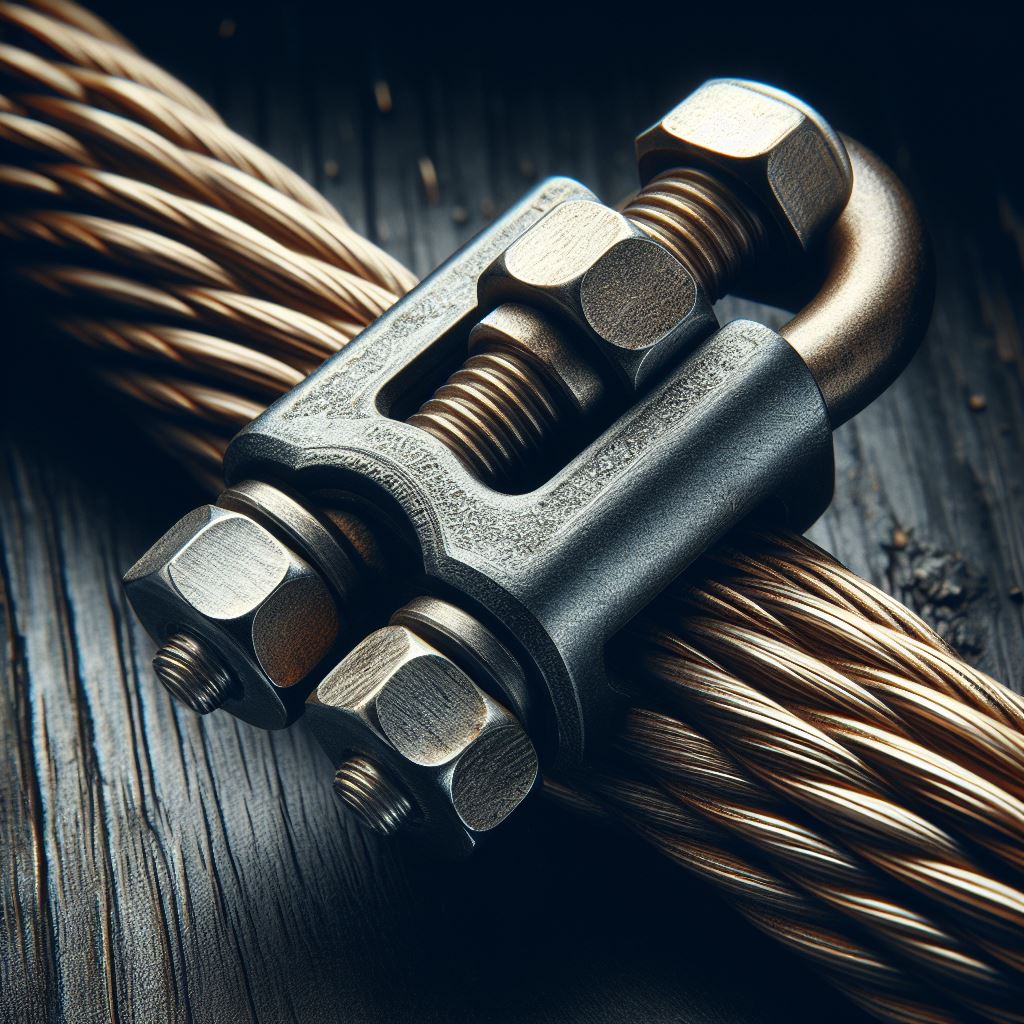

와이어로프 클립 AI



원문은 첨부로 공유드립니다.

M-186-2015 크레인 달기기구 및 줄걸이 작업용 와이어로프의 작업에 관한 기술지침 (2).pdf

0.61MB
